Contacteur jour/nuit sans disjoncteur 2A, quels risques ?

Qu'est-ce qu'un contacteur jour/nuit et comment fonctionne-t-il ?

Le contacteur jour/nuit est un relais électromécanique qui bascule automatiquement l'alimentation d'un appareil (le plus souvent un chauffe-eau) entre les heures pleines et les heures creuses. Il reçoit un signal de commande envoyé par le compteur (ou par Linky aujourd'hui), et ce signal actionne une bobine interne qui ferme ou ouvre le circuit de puissance.

Concrètement, l'appareil comporte deux circuits bien distincts qu'il ne faut jamais confondre :

• Le circuit de puissance : celui qui alimente réellement le chauffe-eau, généralement en 16 ou 20 A selon la puissance de l'appareil.
• Le circuit de commande : celui qui pilote la bobine du contacteur via les bornes A1 et A2, et qui ne consomme que quelques milliampères.

Le rôle précis des bornes A1 et A2

La bobine du contacteur se comporte comme un petit électro-aimant. Dès qu'elle reçoit une tension (généralement 230V entre A1 et A2), elle attire un noyau métallique qui ferme les contacts de puissance. C'est ce mécanisme, minuscule mais central, qui bascule l'alimentation du chauffe-eau au bon moment.

Le problème, c'est que ce circuit de commande est souvent raccordé directement sur une phase du tableau, sans protection dédiée. Et c'est précisément là que le disjoncteur 2A entre (ou devrait entrer) en jeu.

Pourquoi le disjoncteur 2A est-il censé protéger ce circuit ?

Le disjoncteur 2A protège spécifiquement le circuit de commande de la bobine, un circuit à très faible intensité qu'un disjoncteur classique de 16 ou 20A ne peut absolument pas surveiller efficacement. Sans lui, un court-circuit sur ce petit circuit peut passer inaperçu jusqu'à provoquer un échauffement dangereux.

La logique est simple à comprendre : un disjoncteur 16A ne déclenchera jamais pour un défaut de quelques dizaines de milliampères, alors qu'un disjoncteur 2A est calibré pour couper instantanément en cas de problème sur ce circuit de commande fragile.

Ce que la norme NF C 15-100 impose réellement

La norme française NF C 15-100 encadre les installations électriques domestiques, et elle est claire sur ce point : tout circuit de commande, même à faible intensité, doit disposer d'une protection dédiée calibrée sur son courant réel. Pour un contacteur jour/nuit, cela signifie un disjoncteur 2A (parfois 1A selon le modèle du contacteur), distinct du disjoncteur qui protège la puissance.

Cette exigence n'est pas de la bureaucratie inutile. Elle répond à un cas de figure précis : celui où le bobinage de la bobine vieillit, s'échauffe, et finit par créer un court-circuit interne qu'aucun autre disjoncteur du tableau n'est capable de détecter à temps.

Peut-on vraiment brancher un contacteur jour/nuit sans disjoncteur 2A ?

Techniquement, oui, le contacteur fonctionnera même sans disjoncteur 2A, car rien n'empêche physiquement de raccorder la bobine directement sur une phase existante. Mais ce montage, appelé souvent branchement "en dérivation sauvage", n'offre aucune protection en cas de défaut sur le circuit de commande.

C'est d'ailleurs exactement ce que l'on retrouve dans énormément d'installations construites avant les années 2000 : le fil de commande du contacteur est tiré depuis n'importe quelle phase disponible au tableau, sans disjoncteur dédié. L'installation "marche", jusqu'au jour où elle ne marche plus, ou pire.

Pourquoi tant d'installations anciennes s'en passent

À l'époque de la pose initiale, beaucoup d'électriciens (et de particuliers) considéraient ce circuit comme négligeable, du fait de sa faible intensité. On raccordait le fil pilote directement, sans imaginer qu'un défaut de bobinage pouvait un jour transformer ce petit circuit en point de départ d'un incendie électrique.

Quels sont les risques concrets d'une installation sans protection 2A ?

Sans disjoncteur 2A, un défaut sur la bobine du contacteur (court-circuit interne, humidité, vieillissement de l'isolant) ne sera détecté par aucune protection en amont. Le fil de commande peut alors chauffer, faire disjoncter tout le tableau de façon anarchique, voire faire fondre l'isolant et créer un point d'amorçage d'incendie.

Voici les trois scénarios les plus fréquents que l'on rencontre sur le terrain :

• Surchauffe du fil de commande : un court-circuit dans la bobine génère un courant anormal qui n'est pas coupé, le fil (souvent de section 1,5 mm²) chauffe bien au-delà de sa limite thermique.
• Déclenchements erratiques du disjoncteur principal : sans protection dédiée, c'est le disjoncteur général ou différentiel qui finit par sauter, sans que la cause réelle soit identifiable facilement.
• Vieillissement accéléré de la bobine : les micro-défauts non détectés fragilisent progressivement le bobinage, jusqu'à la panne complète ou, dans les pires cas, un point chaud durable derrière le tableau.

Le cas particulier du chauffe-eau électrique

Le chauffe-eau étant l'appareil le plus souvent piloté par un contacteur jour/nuit, il concentre logiquement le plus de retours d'expérience sur ce sujet. Une bobine défaillante non protégée peut entraîner un chauffe-eau qui reste allumé en permanence (donc une facture d'électricité qui explose), ou au contraire qui ne chauffe plus jamais, sans qu'aucun signal d'alerte visible ne prévienne l'utilisateur avant la casse.

Comment repérer une installation sans disjoncteur 2A chez soi ?

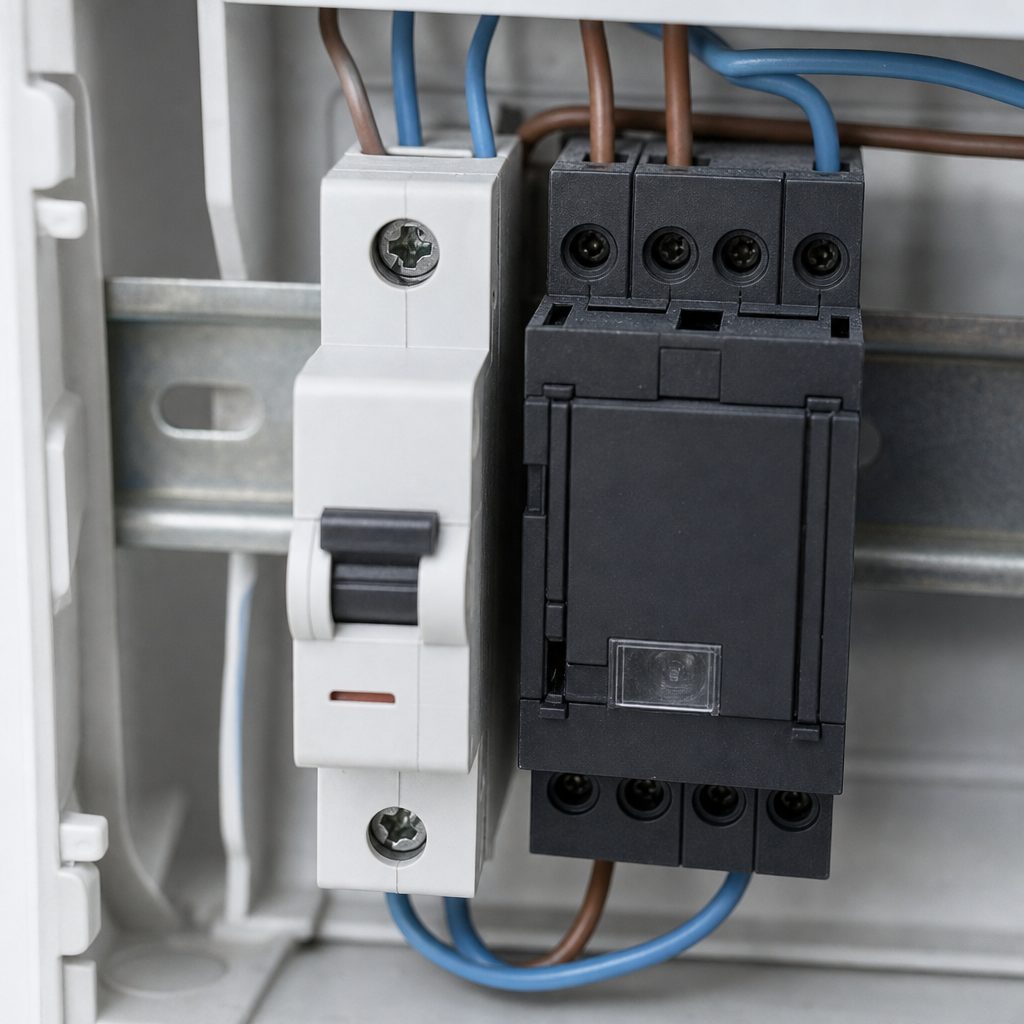

Pour vérifier, il suffit d'ouvrir le tableau électrique et de suivre le fil qui part du contacteur jour/nuit (généralement un petit boîtier gris ou noir avec un voyant) vers le haut du tableau. Si ce fil pilote est raccordé directement sur une phase sans passer par un petit disjoncteur dédié, l'installation est non conforme.

Quelques repères visuels simples à connaître :

• Un disjoncteur 2A est physiquement plus petit que les disjoncteurs classiques 16A ou 20A, et son calibre est marqué "2" sur la manette.
• Le fil de commande du contacteur fait généralement 1,5 mm² de section, une taille cohérente avec une protection légère.
• Sur une installation ancienne, le fil pilote part souvent d'un simple domino de raccordement partagé avec une autre ligne, signe quasi certain d'absence de protection dédiée.

Le rôle du fil bleu dans ce diagnostic

Le fil bleu représente toujours le neutre dans une installation française conforme. S'il est utilisé comme phase de commande sur le contacteur, c'est un signe supplémentaire de bricolage non conforme, car cela inverse le rôle attendu des couleurs et complique tout diagnostic futur par un professionnel.

Comment ajouter un disjoncteur 2A à une installation existante ?

L'ajout d'un disjoncteur 2A se fait en coupant l'alimentation générale, en libérant un emplacement modulaire sur le rail du tableau, puis en intercalant le nouveau disjoncteur entre la phase existante et le fil de commande du contacteur. L'opération prend environ 30 à 45 minutes pour un bricoleur à l'aise avec l'électricité.

Le matériel nécessaire

• Un disjoncteur 2A unipolaire (ou bipolaire selon le tableau), compatible avec la marque du peigne d'alimentation existant, comptez 8 à 15 € en magasin de bricolage.
• Un peu de fil rigide de 1,5 mm² isolé, aux normes NF, pour relier le disjoncteur au contacteur si le fil existant est trop court.
• Un tournevis d'électricien isolé et un multimètre pour vérifier l'absence de tension avant toute intervention.

Les étapes à suivre dans l'ordre

Voici la méthode que suit tout électricien sérieux pour cette opération :

• Coupure générale au disjoncteur principal du tableau, puis vérification à l'aide d'un multimètre que le circuit est bien hors tension.
• Repérage du fil pilote qui part actuellement directement de la phase vers la borne A1 du contacteur.
• Installation du disjoncteur 2A sur un emplacement libre du rail, raccordé en amont sur le peigne de phase.
• Raccordement du fil de commande depuis la sortie du disjoncteur 2A vers la borne A1 (ou A2 selon le schéma du contacteur).
• Remise sous tension et test de fonctionnement en basculant manuellement le contacteur si celui-ci dispose d'un bouton test.

Si le tableau est déjà saturé et qu'aucun emplacement modulaire n'est disponible, il faudra d'abord ajouter un rail ou un tableau de répartition secondaire, une opération qui relève davantage d'un électricien qualifié.

Combien coûte la mise aux normes NF C 15-100 ?

La mise aux normes coûte entre 15 et 40 € en fournitures si vous réalisez l'opération vous-même (disjoncteur 2A, fil, éventuellement un peigne de raccordement). En faisant intervenir un électricien, comptez plutôt entre 80 et 150 € pour ce seul point, main d'œuvre incluse, souvent regroupé avec une visite de contrôle plus large du tableau.

Pourquoi cette dépense reste marginale face au risque

Comparé au coût d'un sinistre électrique (remplacement de tableau, réfection de câblage, voire dégâts liés à un départ de feu), le prix d'un disjoncteur 2A est dérisoire. C'est l'un des rares points de mise en conformité électrique qui reste accessible à quasiment tous les budgets, sans nécessiter de gros travaux.

Que dit la norme NF C 15-100 et quel impact sur l'assurance ?

La norme NF C 15-100 rend obligatoire une protection dédiée pour tout circuit de commande, et son non-respect peut avoir des conséquences directes sur la prise en charge d'un sinistre par votre assurance habitation. En cas d'incendie d'origine électrique, l'assureur peut demander une expertise et refuser tout ou partie de l'indemnisation si une non-conformité manifeste est identifiée.

Ce que vérifie concrètement un expert d'assurance

Un expert missionné après un sinistre électrique va systématiquement chercher l'origine du défaut. S'il retrouve un fil de commande brûlé, raccordé sans protection dédiée sur une phase, ce constat peut être qualifié de défaut d'entretien ou de non-conformité manife

Un petit disjoncteur pour éviter un gros problème

Un disjoncteur 2A tient dans la paume de la main, coûte moins de 15 €, et se pose en moins d'une heure. Pourtant, c'est souvent le seul élément qui sépare une installation conforme d'un point chaud silencieux derrière le tableau électrique. Si votre contacteur jour/nuit fonctionne depuis vingt ans sans ce petit module, ce n'est pas une fatalité : c'est une fenêtre de tir pour agir avant que le hasard ne décide à votre place.

Vous avez maintenant toutes les clés pour diagnostiquer votre tableau en cinq minutes, comprendre pourquoi ce circuit de commande mérite une protection dédiée, et savoir exactement quel matériel acheter si vous décidez de vous en occuper vous-même. Et si le doute persiste, ou si votre tableau est déjà saturé, un électricien réglera ce point en une intervention courte, souvent couplée à un contrôle plus large de votre installation. Dans les deux cas, la tranquillité que vous y gagnez vaut largement les quelques euros investis.

Foire Aux Questions

Peut-on vraiment brancher un contacteur jour/nuit sans disjoncteur 2A ?

Oui, un contacteur jour/nuit peut fonctionner sans disjoncteur 2A, le circuit de commande reste opérationnel même raccordé directement sur une phase. Mais cette absence de protection dédiée expose le fil pilote à un risque de surchauffe non détecté en cas de défaut interne de la bobine, contrairement aux exigences de la norme NF C 15-100.

Quel fil bleu sur le disjoncteur signifie-t-il pour la sécurité ?

Le fil bleu désigne conventionnellement le neutre dans toute installation électrique française. Si ce conducteur alimente la borne de commande du contacteur à la place d'une phase, l'installation ne respecte pas le code couleur normatif, ce qui complique le diagnostic et augmente le risque d'erreur lors d'une intervention future.

L'assurance couvrira-t-elle un sinistre si l'installation est non conforme ?

Non, l'assurance peut refuser une indemnisation totale ou partielle si un expert identifie une non-conformité électrique à l'origine du sinistre. Un fil de commande raccordé sans disjoncteur 2A, retrouvé endommagé après un incendie, constitue une preuve tangible de défaut d'installation pouvant justifier ce refus.

Quelles sont les alternatives modernes au contacteur jour/nuit ?

Les modules connectés et les box domotiques remplacent aujourd'hui le contacteur mécanique classique pour piloter les heures creuses. Ils offrent un pilotage à distance, une meilleure fiabilité et suppriment le risque lié à une bobine vieillissante, tout en restant compatibles avec un branchement contacteur jour nuit sans disjoncteur 2a existant à remplacer progressivement.
